国产99久久久国产精品毛片,久久夜色精品国产网站,国产h片在线播放网站 ,中文字幕无码专区制服丝袜

2022年1月1日起正式實施——《水性聚氨酯防水涂料》標準！

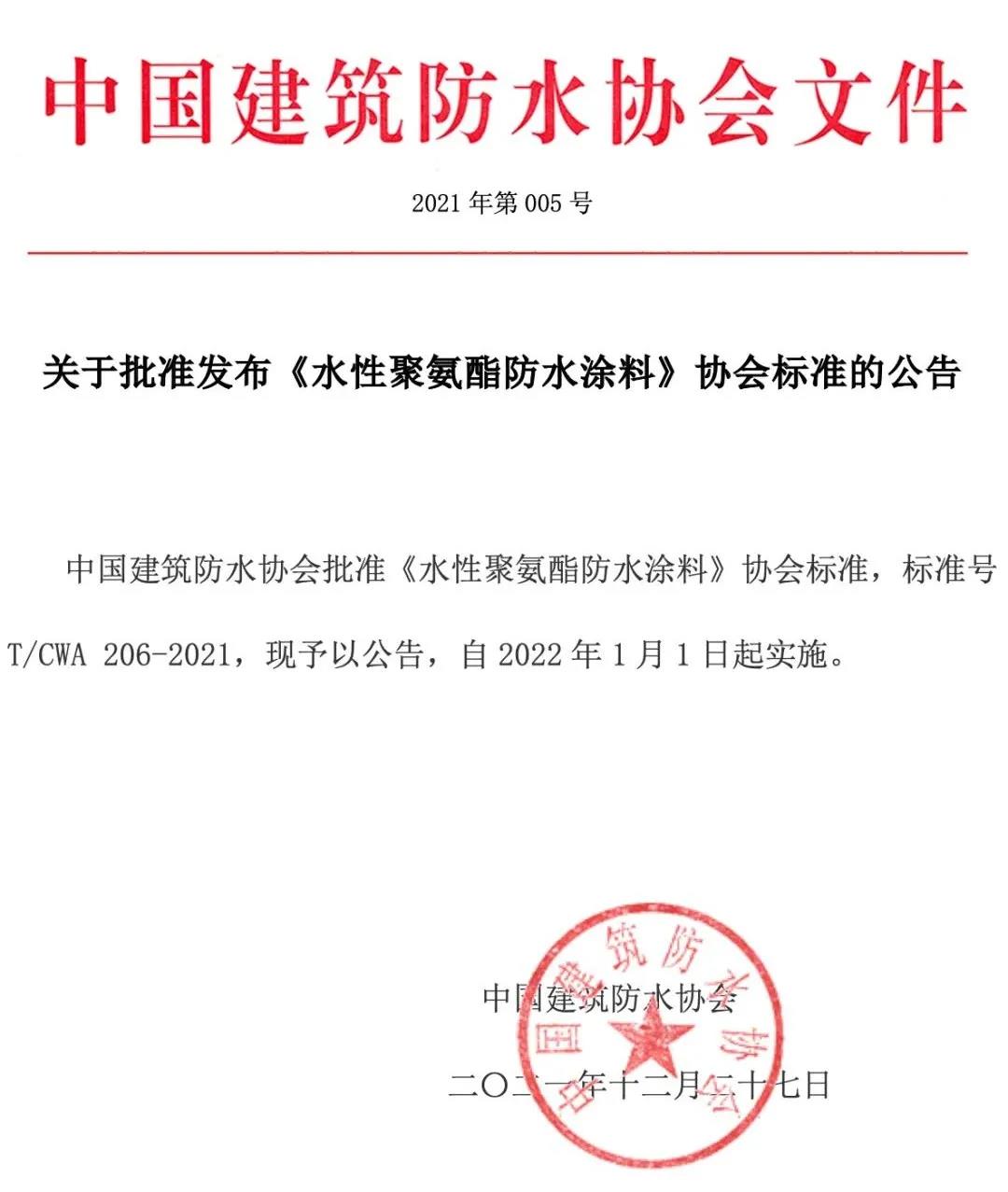

      近日，由中國建筑防水協(xié)會批準的《水性聚氨酯防水涂料》（T/CWA 206-2021）協(xié)會標準將于2022年1月1日起正式實施。

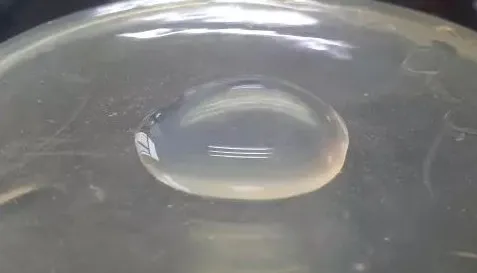

  水性聚氨酯防水涂料是一種防水材料，屬于環(huán)保型高分子聚合物彈性防水材料。通過對水性聚氨酯涂料耐水性因素的羅列，可以初步對水性聚氨酯防水涂料中部分基本原料的配方設(shè)計進行如下的總結(jié)分析（以陰離子型水性聚氨酯為例）。包括在聚酯類型的選擇、R值的選擇、親水擴鏈劑和交聯(lián)劑等方面。

  1.在不影響力學(xué)性能和機械強度的基礎(chǔ)上，由于聚醚型聚氨酯耐水解能力要比聚酯型聚氨酯大5-10倍，所以首選聚醚型多元醇作為水性聚氨酯防水涂料的多元醇組分。從綜合性能方面考慮，可以選擇價格較高的聚四氫呋喃醚作為原料，或者滲入部分聚酯型多元醇以增強產(chǎn)品膠膜的硬度與強度。

  2.R值通常不宜過大，因為會造成殘留-NCO過多，使得體系在乳化時產(chǎn)生大量的脲基，體系易發(fā)白，且產(chǎn)生的交聯(lián)過大，不易存儲。R值過小（接近于1）則會造成分子量過大，造成反應(yīng)難以控制，故從綜合性能考慮，R值控制在1.1-1.2之間比較合適。

  3.親水擴鏈劑，如二羥甲基丙酸（DMPA)加入量是最直接影響膠膜耐水性的因素，在水性聚氨酯防水涂料的合成過程中需要嚴格控制，根據(jù)實際產(chǎn)品的需要，在保證反應(yīng)穩(wěn)定性和乳液狀態(tài)的基礎(chǔ)上，盡量減少親水擴鏈劑的加入量，但過低的親水擴鏈劑含量會造成乳液粒徑過大，分散不均勻，甚至導(dǎo)致乳化困難，通常作為防水性聚氨酯的合成原料，DMPA的加入量控制在4%-6%（占預(yù)聚物質(zhì)量分數(shù)）。

  4.交聯(lián)劑，如三羥甲基丙烷（TMP）的加入量增加也能顯著提高水性聚氨酯的耐水性，但交聯(lián)度過大會造成體系內(nèi)聚能急劇增加，導(dǎo)致成膜后膠膜易開裂，同時在反應(yīng)過程中會使粘度過大，反應(yīng)難以控制，通常作為防水型聚氨酯的合成原料，TMP的加入量控制在2%（占預(yù)聚物質(zhì)量分數(shù)）左右。

  以上是單純的陰離子型水性聚氨酯的原料配比分析，若在加入其他樹脂如丙烯酸樹脂、環(huán)氧樹脂等情況下，其配比應(yīng)根據(jù)實際情況做相應(yīng)調(diào)整，為期在保證防水性的同時有著良好的綜合性能和乳液穩(wěn)定性。

  奧星防水一直以來堅持只做高品質(zhì)產(chǎn)品的原則，結(jié)合PFS（皮膚式）防水系統(tǒng)設(shè)計理念，研發(fā)生產(chǎn)的PFS-PU單組分聚氨酯防水涂料，針對室內(nèi)防水工程的施工具有明顯優(yōu)勢。具有涂膜密實、粘結(jié)力強、涂膜延伸率高、彈性好、對基層變形的適應(yīng)性強等優(yōu)點。

  PFS-PU適用于各種屋面、地下室、市政、橋梁、地鐵、水壩等工程防水；廁浴間及水池、陽臺、停車場等工程防水；形狀復(fù)雜，管道縱橫的部位防水工程。
